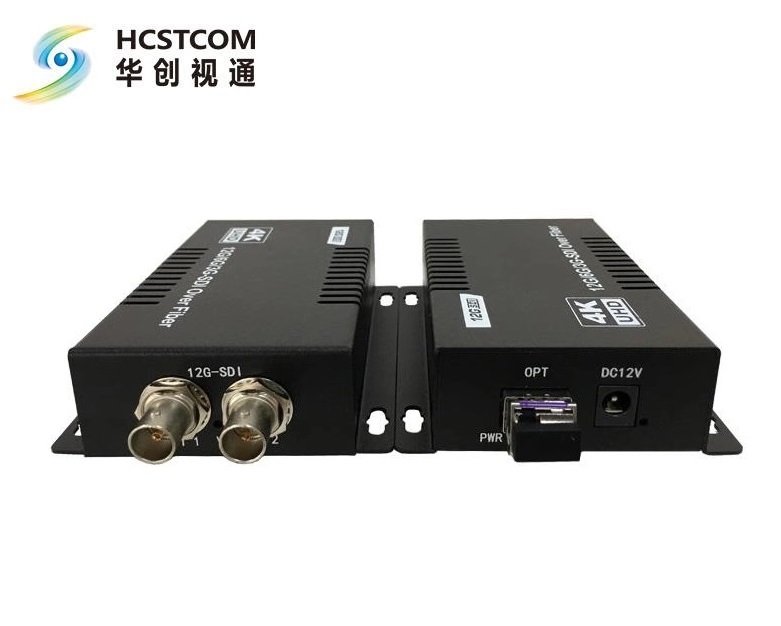

• 1、產品概述
  北京華創視通研發生產的12G-SDI光端機，采用數字無壓縮技術，支持4K 60HZ視頻分辨率，支持發射機帶環出，接收機2路輸出功能。采用CWDM波分技術可實現，4-16路12G-SDI視頻通過1芯光纖傳輸，支持1U機箱結構設計，和3U插卡機箱設計；主要應用于：電視行業高可靠、高性能串行數字光傳輸設備，滿足DVB回傳和制作，現場制作，DVB-ASI傳輸,新聞采集，現場直播信號傳輸，遠程演播室，通用數字視頻傳輸業務，電信信號傳輸等業務需求。

  2、性能特點
   傳輸1路單向的廣播級12G-SDI數字電視信號，可選環出.
  工作范圍從19.4Mb/s 到11.88Gb/s
  兼容6G-SDI,3G-SDI,HD-SDI,SD-SDI,ASI,TS電視碼流
  單模單芯，SFP可插拔模塊，支持雙光纖備份
  SMPTE ST2082-1,SMPTE ST2081-1,SMPTE ST424,SMPTE ST292-1,SMPTE ST259,DVB-ASI(270M)以及MADI(125M)信號。
  輸出光波長范圍為1310nm、1550nm和高達16種CWDM波長(ITU-T G.694.2 兼容)
  LED狀態指示燈對關鍵的參數進行監視
   支持熱插拔
  可提供獨立式、3U機架式安裝

  3、串行電視 BNC 輸入
  電視信號標準：SMPTE424M,292M, 259M, 297M, 305M, 310M,M2S, 2081,2082,DVB-ASI, DVB-SSI and other Telecom/Datacom rate (19.4Mb/s -11.88Gb/s)
  輸入數目：1 路12G-SDI單路輸入（可選本地環出）
  反射損耗：>15DB
  速率：11.88Gb/s
  連接器：75Ω  BNC

  4、接收機：
  輸出數量：1路12G-SDI單路輸出（可選本地環出）
  信號電平 800mV 標稱
  上升/下降時間：200ps 標稱
  過沖：< 10% 振幅
  反射損耗：> 15dB
  抖動：< 0.3UI
  連接器：75Ω BNC

  5、光纖參數：
  輸出數量：1
  線纜傳輸類型：單模單纖（多模可選），雙光纖備份可選
  工作波長：1310nm /1550nm
  連接器 LC/UPC

  6、電氣指標
  工作溫度：-20℃～＋50℃
  電壓：12V 1A
  功率：12 W
  EMI/RFI：符合 FCC Part 15 Class A, EU EMC 指標
  平均無故障工作時間 ：﹥100000小時

  7、物理特征
  體積：113mm x 78 mm x 28 mm


  重量（KG）：1KG
