• 1、產品簡介
  該產品采用最新光纖通訊技術，將16路視頻，1路RS232/RS485/RS422數據復用在一條光纖上傳輸。視頻信號兼容PAL、NTSC和SECAM制式。該產品安裝方便，無需任何調節即可工作，可以在長達100公里的距離上傳輸高質量的視頻、音頻、數據和以太網信號。目前該產品廣泛應用于廣播電視傳輸、視頻監控等領域。
  2、性能特點
  ? 在單芯光上傳輸16路視頻和1路數據
  ? 10位數字視頻編碼和無壓縮傳輸技術
  ? 支持RS-232, RS-422, RS-485（全/半雙功）等數據信號格式和曼碼
  ? 視頻AGC提供更強的適應性和更穩定的圖像
  ? 嚴格的物料選擇和質量控制確保產品高品質和高可靠
  ? 兼容PAL、NTSC 和SECAM視頻制式
  ? 電源和其它參數指示LED可監視系統狀態
  ? SMT表面貼裝技術
  ? 同時可以支持4U機箱、1U機箱和獨立式結構
  ? 低功耗和即插即用的免調試安裝
  3、規格參數
  視頻
  通道數量：16
  視頻格式：PAL/ NTSC
  輸入電平：0.5～2Vpp
  輸出電平：1Vp-p
  帶寬 (-3 dB)：8 MHz
  數碼位寬：8bit
  微分增益：≤1%
  微分相位：≤1°
  加權信噪比：≥63 dB
  連接器：BNC 75Ω?
  數據
  通道數量：1
  數據格式：RS-232, RS-422, RS-485 （全/半雙功）和支持 NRZ, RZI和曼碼
  數據速率：DC to 100 Kb/s
  工作模式：全/半雙功
  連接器：接線端子
  光學
  波長：1310/1550nm
  光纖類型：單模
  最大鏈路損耗：12dB
  輸出光功率：–5 ~ –12dBm
  接收靈敏度：-35dBm
  連接器：FC/PC (SC 或 ST 可選)
  電源及環境指標
  獨立式功率：5W
  插卡式功率：5W
  電源適配器：220VAC to 12VDC/1A
  工作溫度范圍：-40°C to +70°C
  相對濕度：< 95% (無冷凝)

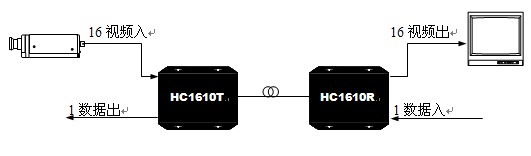

  4、典型應用




  5、應用場合
  平安城市
  高速公路以及地鐵全程監控
  RS-422或者RS-485全/半雙功控制云臺
  通訊傳輸
  門禁系統
  防火報警系統
  智能建筑
  6、應用場合
  產品名稱               產品描述
  1路視頻光端機
  HC110-T/R     1路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式
  2路視頻光端機
  HC210-T/R      2路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式
  4路視頻光端機
  HC410-T/R      4路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式
  8路視頻光端機
  HC810-T/R      8路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式
  16路視頻光端機
  HC1610-T/R     16路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，機架式
  64路視頻光端機
  HC6410-T/R     64路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，機架式
